LIAD’s BatchSave - gravimetrický dávkový miešač
Jak funguje
Každý materiál se dává zvlášť do vážicí násypky s tím, že jednotlivá množství jsou soustavně kontrolována kontrolorem a srovnávána s přednastavenými hodnotami. Zvážený materiál je poté dopravovándo míchací komory, která dodává jednolitou směs.
Vlastnosti
- Až 6 různých materiálů (4 materiály u vzduchového ventilu, 2 materiály u šnekového podávání
- Až 600 Kg/h
- Dávka až 5.5 Kg
- Až 99 předpisů

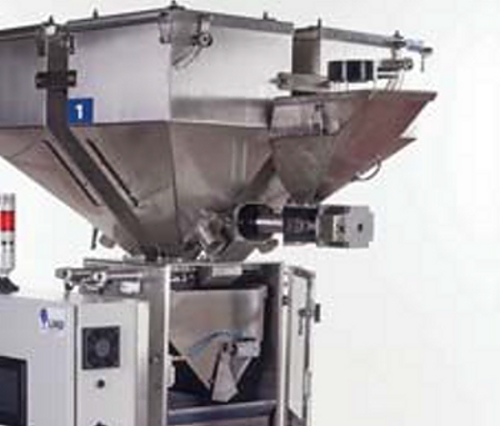

Násypky materiálu
 |
|
BatchSave může zahrnovat až 4 násypky na hlavní materiály za použití podávání volným padáním prostřednictvím vzduchového ventilu, a až 2 násypky na aditiva prostřednictvím šnekového podávání.
Všechny násypky materiálu zahrnují otvory ke snadnému vyprázdnění a vyměnění materiálu a průhledy zajišťující vizuální kontrolu.

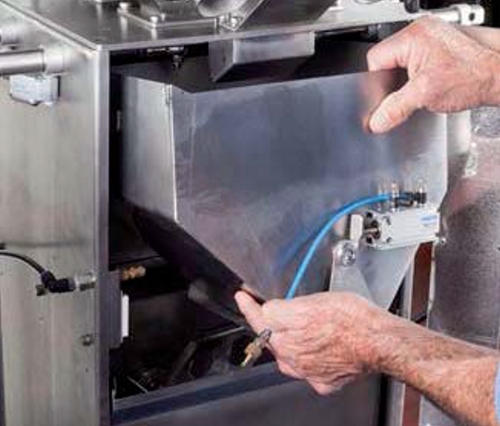

Vážicí násypka
 |
|
Za použití jednoduché podávací buňky je vážicí násypka navržena tak, aby byla zajištěna extrémně vysoká přesnost- ±0.1%. Násypka je plně odmontovatelná a umožnuje jednoduchou údržbu a čištění

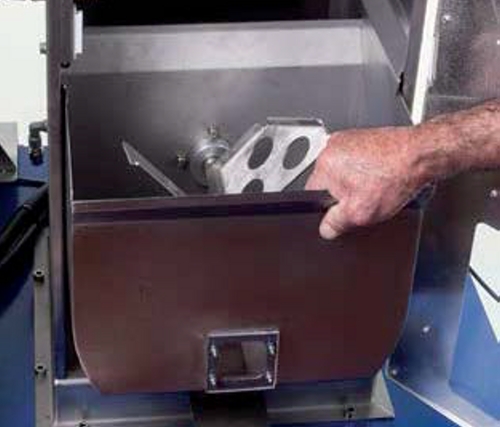

Míchač
 |
|
Unikátní navržení efektivního míchače nemá žádné mrtvé prostory, čímž je zajištěno lepší a více homogenní míchání. Míchač může být plně odmontovatelný, bez úniku granulí, což napomáhá jednoduchému a rychlému čištění.
Konstrukce
Modulární konstrukce zaručuje vysokou flexibilitu s možností volby počtu komponent. BatchSave byl navržen tak, aby mohl být jednoduše nainstalován přímo na výrobní stroj nebo na speciální stojan a podávát materiál jednomu či několika strojům.
Široká průhledná dvířka umožňují přístup ke všem částem a také vizuální kontrolu výrobního procesu.
Bezpečnostní mikrovypínač vyřazuje stroj z provoze v případě otevřených dvířek.
Kontrola
Vyspělý PLC kontrolor sleduje celkové fungování systému. Po každé dávce následuje automatické překalibrování a, v případě potřeby, oprava chyb. Tím je zajištěna mimořádná přesnost procesu míchání.

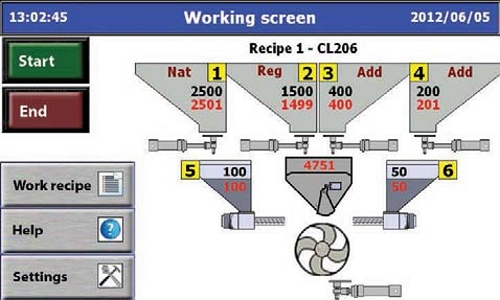

Jednoduchá dotyková obrazovka ulehčuje jednoduché nastavení, obsluhu a sledování.
Kontolor je kompatibilní s MODBUS prostřednictvím TCP/IP protokolu a může plynule komunikovat s LIAD-View PC softwarem.
 |
|
Volby
- Kontrola plnění, integrovaná s centrálním podtlakovým systémem
- Podpora Venturiho podavačů
- Stojan k podávání jednomu či více strojům
- Koš na namíchaný materiál s pneumatickým vysypáváním s posuvnými dvířky
- Senzory hladiny pro násypky materiálu
Technické údaje
- Příkon: 3x380V, 50 Hz
- Spotřeba vzduchu: 0.3 m3/hr
- Tlak vzduchu: 6 bar
- Rozměry: L=1368 x W=747 x H=1218 mm (s 6 násypkami materiálu, bez stojanu či nakládačů násypek)
