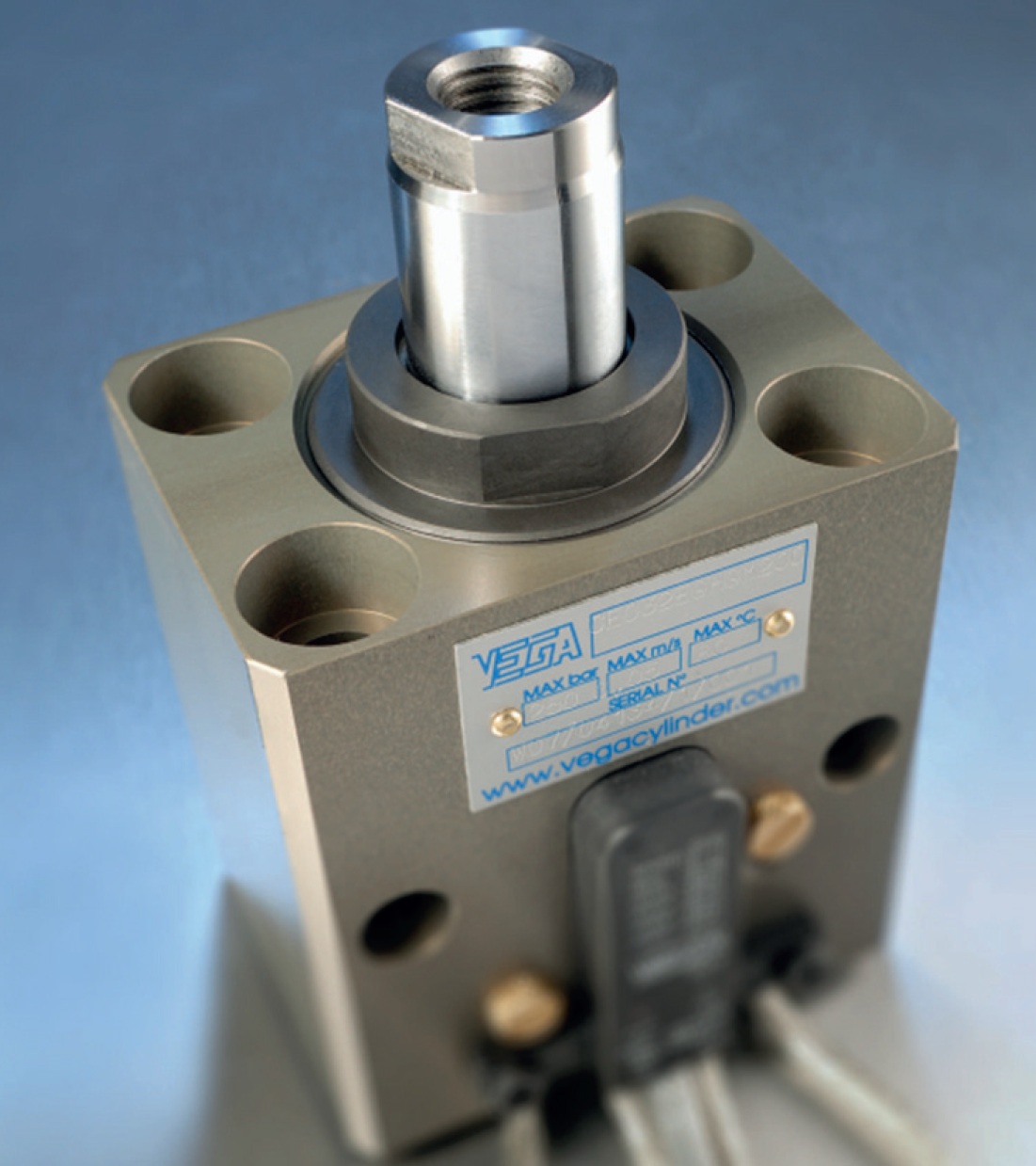

Valce s predĺženou životnosťou
Válce používané pro výrobu plastových výstřiků musí odolávat vysokým teplotám, velkým tlakům a pohybují se vysokou rychlostí, což klade nemalé nároky na jejich utěsnění.
Z výše uvedených důvodů používají válce VEGA speciální, několikastupňové těsnění, s ochrannou přepadovou zónou.
Hlavní kritéria pro volbu válce jsou:
- tlak
- teplota
- mechanika
- kontrola polohy
- konstruktér
- podpora
1. Tlak

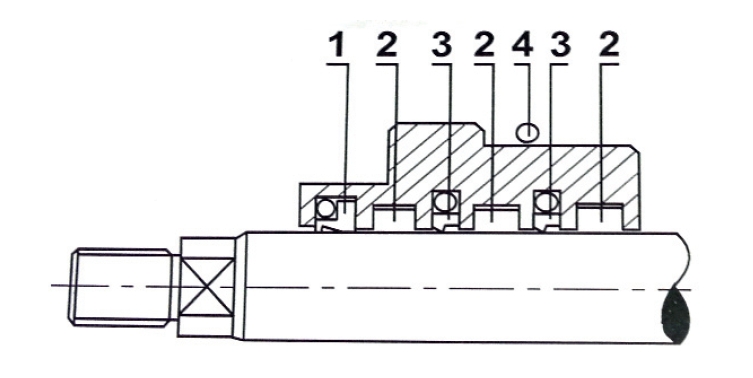

Libovolný válec by měl zamezit po co možná nejdelší dobu úniku oleje a to v prostředí, která je nepřátelské vůči těsnění. Proto firma VEGA používá zdvojené těsnící kroužky z PTFE+bronzu, podpořený O-koužkem z Vitonu.
 |
|
PTFE je čato označován jako teflon, nebo polytetrafluoretylen (jak kdo chce). I když Vám tyto názvy nic neřeknou – nezoufejte. Jedno z obchodních označení tohoto materiálu je také GoreTexTM. Tento materiál má vynikající chemickou odolnost, velmi dobrou odolnost vůči vysokým teplotám, nízkou nasákavost a – což je velmi důležité – vynikající kluzné vlastnosti. Tento těsnící kroužek má dlouhodobou perfektní odolnost vůči stick-slip efektu, tedy proti nalepování kroužku na pístnice, nebo tělo a následnému stržení těsnícího břitu. Zajímavostí jistě je, že díky dlouhodobému rozšíření válců VEGA, vymizelo povědomí o tomto problémů z vědomí lisoven, což je jistě radostné konstatování. Pod těsnícím kroužkem PTFE+bronz je dotlačovací O-kroužek z Vitonu, který má zajistit rychlejší dynamický nástup dotlaku při špičkových rázem v hydraulickém systému. Na požádání se dodávají i jiné kombinace těsnění, vhodné pro nestandardní hydraulické kapaliny. Vysoká přesnost zástavbové drážky pak zabraňuje extruzi těsnění a tím zvedá životnost válců.
 |
|
1a) Dlouhodobě stabilní těsnící kroužky, pak doplňují kroužky vodící, s minimálním koeficientem tření, které mají dvojí funkci. Jednak navádějí píst/pístnici v axiální a ose a tím eliminují radiální zatížení a plní funkci rezervoáru hydraulického oleje. Je potřeba si uvědomit, že hydraulická kapalina se průtokem přes hadice a vstupem do válce zahřívá a mění svojí viskozitu. Proto při vyšších tlakových špičkách (zvláště u větších a výkonnějších hydraulických strojů) může dojít k prolnutí vysoko viskózního oleje.
Pří průchodu přes těsnící břit do prvního rezervoáru, se olej zahřeje a sekundární stupeň perfektně utěsní. Rezervoár tento únik eliminuje a přes speciální tvar břitu je při zpětném chodu nasávám z rezervoáru zpět do válce.
2. Teplota
Teplota – odolnost válce vůči teplotám je velmi důležitá, obzvláště při zpracovávání technických materiálů vyžadující vyšší teplotu formy.

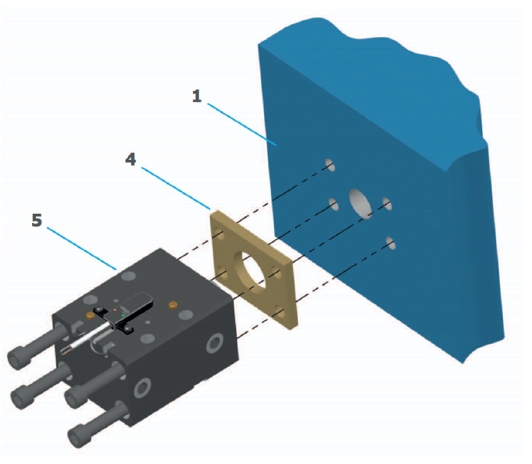

Běžně je dnes v lisovnách používána teplota forem přes 60ºC do 100ºC. Vyjímkou není ani teplota přes 120°C. I proto byl do standardní nabídky zařazen teplotní štít k válcům odolávající teplotám 240°C a krátkodobě i 280°C.
 |
|
3. Mechanika
Mechanika – standardní sortiment válců pokrývá širokou škálu aplikací od speciálních válců pro krátké zdvihy, které je možné dodat i s integrovaným vedením a rychlostí pohybu až 0,1m/sec.
Robustní válce typu V450CM mají speciální povrchovou úpravu a koefecintem kluzu pod 0,55. Speciální těsnění umožňuje dosahovat tlaku ve válci až 450 bar a zaručuje zvýšenou odolnost vůči rázům a přepěťovým špičkám v hydraulice.

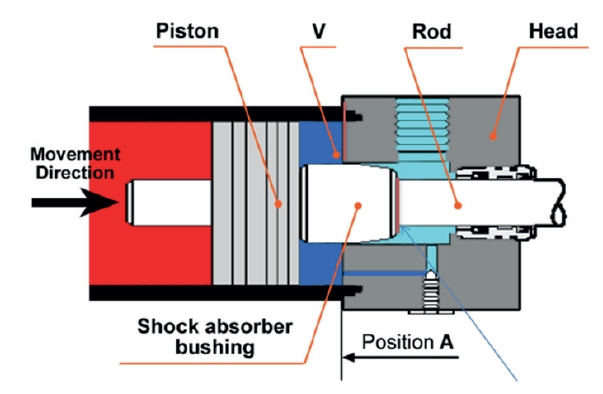

Válce řady V215CR se pak přizpůsobí uživateli svým zdvihem a s možností integrovaného tlumení koncových poloh dosahují rychlostí až 0,8 m/sec, čímž podstatně zkracují vstřikovací cykly. Dlouhodobě odzkoušené know-how tlumení válců je jasným důkazem technického náskoku válců VEGA v segmentu válců pro formy na plasty i lehké kovy.
 |
|
4. Kontrola polohy
Kontrola polohy je díky aktivním snímačům a speciálním, extra silným magnetům velmi precisní. Opakovatelnost snímání polohy je dlouhodobě 0,05mm a umožňuje perfektní kontrolu nad pohybem mechanismu formy.
Ovšem VEGA nezapomíná ani na ochranu proti teplotně a rázově náročné aplikace. Například pokud ani tepelný štít nedokáže odizolovat válec, pak přichází při snímání teploty na řadu speciální vysokoteplotní spínače s odolností 180°C přímo na spínači. Je-li válec namáhán rázově, je zde široká škála mechanických spínačů s vysokou mechanickou odolností vůči vibracím a s různými možnostmi napojení. Odolnost vůči tekutinám je pak IP67 (DIN40050).
5. Konstruktér

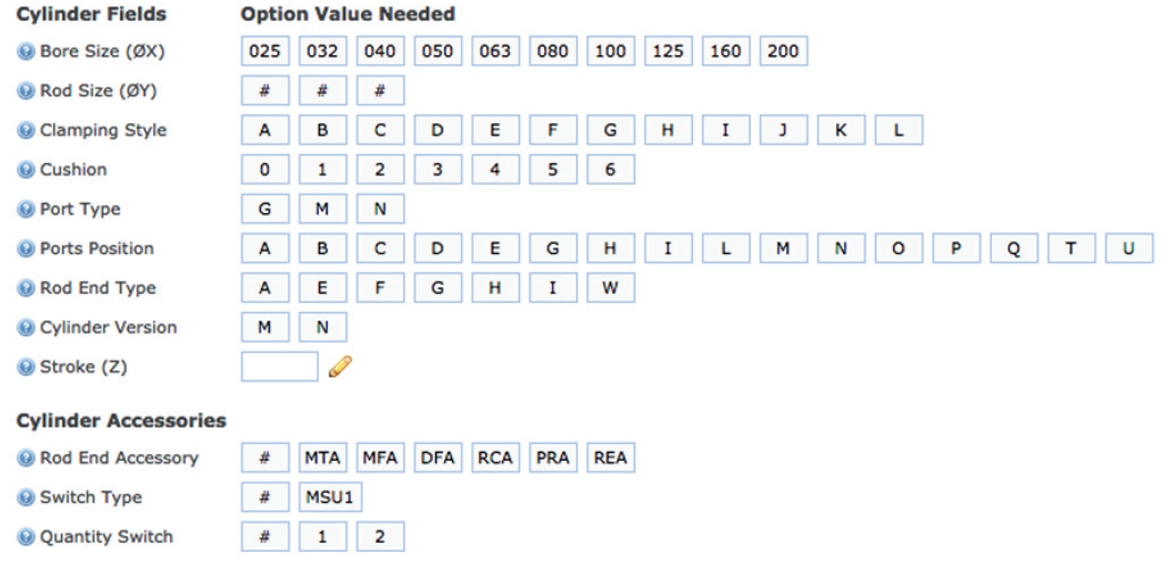

Konstruktér - NEJDŮLEŽITEJŠÍ článek správné aplikace válce je ovšem hned na počátku konstruktér. Proto byl vyvinut uživatelsky přívětivý konfi gurátor 3D modelů válců, který konstruktéra provede krok za krokem výběrem válce a zjednodušší výběr z velkého množství typů způsobů uchycení a dalších modifikací a zároveň doporučí i příslušenství, jako je například plovoucí spojení DFA, eliminující nepřesnosti ve výrobě či usazení a tím se dále prodlužuje životnost válců a zabraňuje se mechanickému poškozování formy.
Efektivita zpracovávání požadavků konstruktérů je vysokou prioritou naší firmy a proto byl generátor 3D modelů propracován a zjednodušen pro větší pohodlí konstruktérů k minimalistické a přitom velmi přehledná grafice. Díky jednoduchému uživatelskému rozhraní je výběr správného modelu válce hračkou.
 |
|
6. Podpora
Navíc jsou válce VEGA dodávané firmou SVOBODA podporovány systémem MachineLOG IT, který zjednodušuje komunikaci mezi uživatelem a dodavatelem a urychluje podporu a konzultace při servisu.
Ačkoliv se dlouhodobá efektivita a nechybovost dodávek pohybuje nad hranicí 99,95%, čas od času je potřebné rada dodavatele, nebo podpora formou náhradních dílů. Občas se u projektů starších 15let objevují požadavky na kompletní repas. Díky podpoře servisním a evidečním systémem MachineLOG IT je vpodstatě vyloučeno objednání nekorektních náhrandních dílů a doba reakce podpory se zkrátila řádově na hodiny.
Hledejte na Vaších dodávkách logo MachinelOG IT s unikátním QR kódem, pro Vaše bezpečí a pohodlí.
Více informací na www.jansvoboda.cz
-
