Čo nové čaká užívateľa CAD riešenia ZW3D 2021?

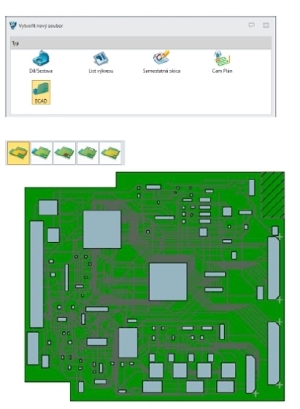

ECAD

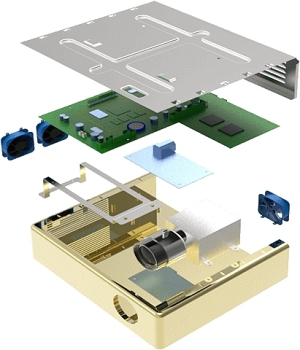

Tento nový modul umožňuje konstrukci elektronických obvodů. Nyní snadno navrhnete mechatroniku v jednom prostředí. Elektro konstruktér si tak může navrhnout obal elektroniky dle svých představ. Umožňuje import a export IDF formátu, což je neutrální formát pro výměnu informací mezi systémy pro návrh plošných spojů (ECAD) a mechanickými CAD systémy, jako je ZW3D apod.
 |
 |

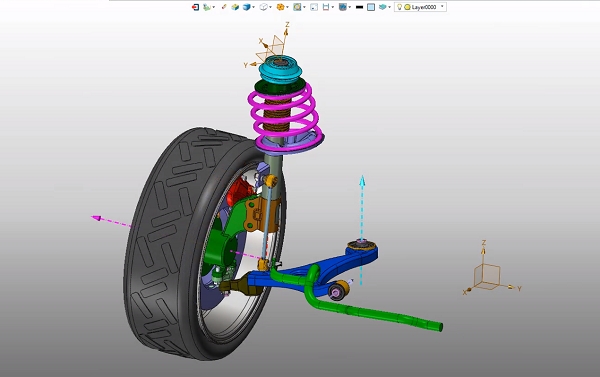

Základna s osami a osa základny
Tato funkce umožní vkládat a vytvářet souřadné systémy tam, kde potřebujete, případně dejte programátorovi informaci o nulových bodech. Dovolí vytvořit kartézský souřadný systém, ve kterém je možné vytvářet skici nebo pomůže při vytváření PMI kót.
 |
|
Vylepšený návrh skici

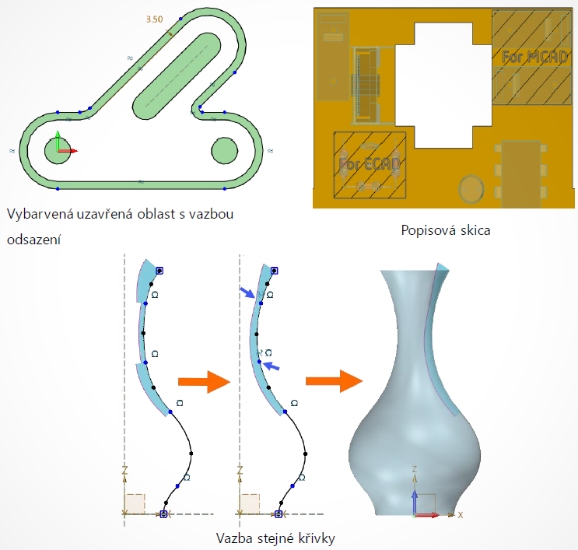

Návrh skici je jedním ze stavebních kamenů CAD konstrukce, proto každé vylepšení může mít velký vliv na přehlednost a kvalitu vaší skici. Mezi vylepšené funkce v této oblasti patří například Automatická vazba odsazení, která při dobře definované skice vznikne automaticky. Dříve bylo nutné znovu vytvářet vazby, což byl velmi zdlouhavý a složitý proces, například při vytváření drážek pro těsnění apod. Dalšími prvky jsou nová popisová skica, vybarvené pole v uzavřené oblasti skici nebo přemístění celé skici přímo v jejím prostředí. Všechna tato vylepšení opět přispívají k efektivnější konstrukci vašich projektů.
 |
|
Hledání příkazů je nová funkce umožňující rychlý přístup ke všem funkcím.

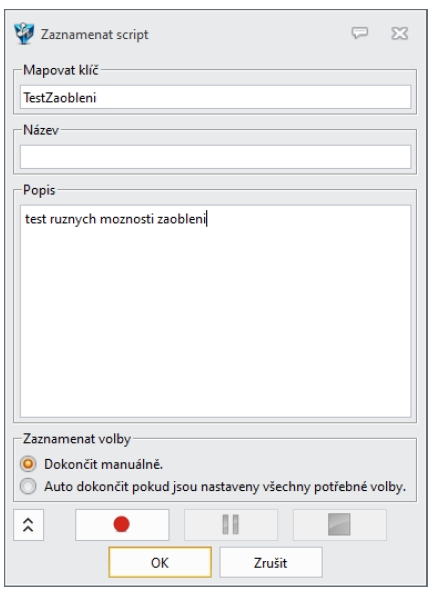

Mapa znaků – další nová funkce, která slouží k zaznamenání pracovního postupu a jeho následného použití, aniž byste museli opětovně vybírat a nastavovat parametry daných funkcí. Takto velmi rychle, efektivně a hlavně pokaždé stejně vytvoříte operace pro váš perfektní návrh.
Optimalizované plošné modelování nabízí křížový řez pro ořezání a sešití více povrchů najednou. Volba G2 pro je užitečná při použití prolnutí složitějších ploch. Nyní je k dispozici vyšší tolerance pro přesnější modelování.
 |
|
Optimalizované funkce v tvorbě sestav

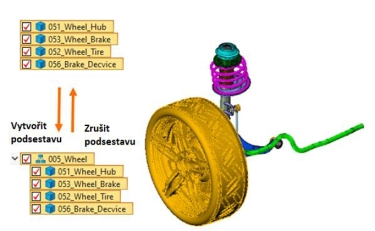

umožňuje hromadnou editaci atributů, vylepšenou editaci vazeb, novou kontrolu přesahů nebo vložení virtuálních komponent. Obzvlášť zajímavá funkce je vytvoření pojmenovaných skupin v sestavách obsahujících větší množství komponent, která vám velmi zjednoduší orientaci v sestavách.
 |
 |
Vylepšení tvorby výkresů
Nová tabulka bodů a kót vám umožní vytvořit perfektní podklady pro výstupní kontrolu, která se může řídit těmito souřadnicemi, nebo také dobře poslouží pro doplnění podkladů technologického postupu s vyznačenými souřadnicemi dle potřeby. Nyní můžete k výkresu připojit libovolný externí soubor tzv. OLE objekt, který doplní vaši výkresovou dokumentaci.
Jak je patrné z výše zmíněných vylepšení a novinek, změny cílí především na efektivnější a rychlejší používání a tvorby CAD dokumentace, což je v této době více než důležité. Každý, kdo pracuje ať už ze své kanceláře, nebo domova tyto funkce určitě ocení. Neváhejte si ZW3D CAD vyzkoušet a požádejte nás o zkušební licenci, kterou vám poskytneme ne jen na 30 dní jako v minulých letech, ale rovnou na 60 dní zdarma.
