Vondra a Vondra konštruuje vibračné pohony
Vibrační pohony, zásobníky, jsou určeny pro podávání a orientaci dílů do jednotné polohy před jejich dalším zpracováním. Vibrační zásobníky přímočaré jsou určeny k dopravě zorientovaných dílů z kruhového zásobníku do místa odběru, nebo montáže. Firma Vondra a Vondra má ve své nabídce zásobníky kruhové a přímočáre.
Kruhové - typ C
Vibrační zásobníky jsou určeny pro podávání a orientaci dílů do jednotné polohy před jejich dalším zpracováním. Vibrační zásobník je tvořen základovou a nosnou deskou, soustavou pružin a elektro magnetickým budičem. Násypka je upnuta středovým šroubem. Tím je umožněno natočení násypky o 360° kolem osy vibrační jednotky. Mimo jednotky VZ/C - 600 a 600A. K řízení výkonu slouží plynulá regulace typ DIGR, nebo REVI.
Kruhové - typ D
Vibrační podavače typu D mají rovnaké vlastnosti ako typ C. Násypka je upnuta středovým šroubem. Tím je umožněno natáčení násypky o 360° kolem osy vibračního pohonu. Tento pohon se používá pro podávání malých dílů s převážným použitím kuželových frézovaných násypek, konstruovaných přesně pro daný díl. K řízení výkonu slouží plynulá regulace typu DIGR anebo REVI.
Kruhové - typ E
Tento pohon ve spojení s kuželovou frézovanou násypkou je určen pro podávání miniaturních dílů, čemuž odpovídá frekvence kmitů až do 200Hz. K řízení se dodává plynulá regulace s proměnnou frekvencí kmitů.
 |
|

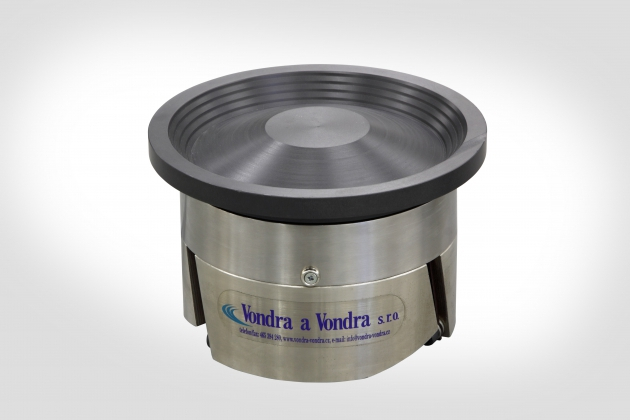

| obr. 1: Vibrační kruhové pohony firmy Vondra a Vondra |
Přímočaré - typ A
Vibrační pohony přímočaré jsou určeny k dopravě již zorientovaných dílů z kruhového podavače do místa odběru nebo montáže. Pohon je tvořen základovou deskou, nosnou deskou vodící lišty, soustavou planžet a elektromagnetickým budičem. K řízení pohonu slouží plynulá regulace DIGR anebo REVI. Zařízení se připevňuje pomocí dvou závitů v základové desce pohonu. Tento pohon přenáší velké chvění do základu stroje. Z tohoto důvodu je vhodné použití pouze v zařízeních, kde tento jev neovlivní funkčnost ostatních prvků stroje.
Přímočaré - typ B
Pohon je tvořen upínací deskou, na které je pomocí silent bloků upevněna vibrační soustava skládájící se ze základové a nosné desky vodící lišty, soustavy planžet, elektromagnetického budiče a vyvažovacího závaží pohlcujícího chvění, které vibrační zařízení vytváří. Tento typ vibračního pohonu nepřenáší skoro žádné chvění do základů stroje. Připevnění je provedeno pomocí dvou upínek svěrným spojem. Tím je umožněno přesné osové nastavení proti výstupu z kruhového podavače.
Přímočaré - typ C
Vibrační pohony přímočaré jsou určeny k dopravě již zorientovaných dílů z kruhového podavače do místa odběru nebo montáže. Upevnění tohoto pohonu je pomocí čtyř kusů upínek šrouby M4. Tyto upínky jsou pružně uchyceny k základovému tělesu, čímž je zaručeno, že tento přímočarý pohon nepřenáší skoro žádné chvění do základů stroje. Tento typ je určen do prostoru s malými zástavbovými rozměry.
Přímočaré - typ D
Vibrační pohony přímočaré jsou určeny převážně k použití pro speciální účely anebo jako pohony předzásobníku. Svou konstrukcí je předurčen pro větší zařízení nebo vícedráhová lineární vedení. Pohon je tvořen upínacími bočnicemi, elektromagnetickým budičem, soustavou planžet a vyvažovacím závažím pohlcujícím většinu chvění, které zařízení produkuje. K řízení slouží plynulá regulace DIGR anebo REVI. Připevnění je provedeno pomocí čtyř silentbloků.
 |
|

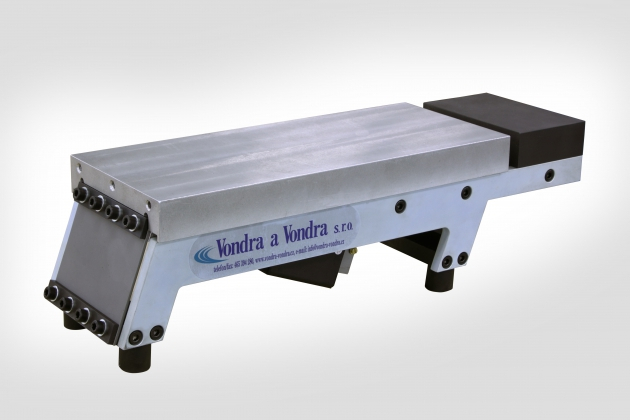

| obr. 2: Vibrační přímočaré pohony firmy Vondra a Vondra |
